产品详情

制造商

JST Sales America Inc.

制造商零件编号

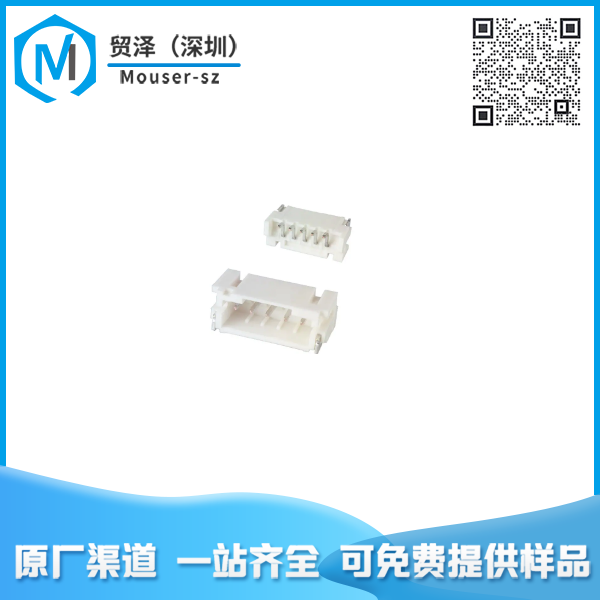

S5B-PH-SM4-TB(LF)(SN)

一般信息

数据列表       PHSeries Datasheet;

标准包装     1,000

包装      标准卷带

零件状态       有源

类别       连接器，互连器件

产品族    矩形连接器 - 针座，公插针

系列       PH

其它名称       (D)S5B-PH-SM4-TB(LF)(SN)

455-1752-2

S5B-PH-SM4-TB(LF)(SN)(P)

S5BPHSM4TBLFSN

规格

连接器类型    接头

触头类型       公形引脚

间距 - 配接  0.079"（2.00mm）

针位数    5

排数       1

排距 - 配接  -

加载的针位数       所有

样式       板至电缆/导线

护罩       带遮蔽 - 4 墙

安装类型       表面贴装，直角

端接       焊接

紧固类型       销锁

接触长度 - 配接  0.130"（3.30mm）

接触长度 - 柱     -

总体接触长度       -

绝缘高度       0.217"（5.51mm）

触头形状       方形

触头表面处理 - 配接  锡

触头表面处理厚度 - 配接  -

触头表面处理 - 柱     锡

触头材料       铜合金

绝缘材料       聚酰胺（PA6T），尼龙 6T

特性       固定焊尾

工作温度       -25°C~ 85°C

侵入防护       -

材料可燃性等级    UL94V-0

绝缘颜色       天然

额定电流（安培）       2A

额定电压       100V
